Un program major de reparare a conductelor, conceput de Sylmasta, sigilează scurgerile vii dintr-un sistem de răcire a apei de la o rafinărie de petrol, cauzate de coroziunea indusă de mircobiți

Studiu de caz: Repararea sistemului de conducte de răcire al rafinăriei de petrol atacat de coroziunea indusă de microbi

Sylmasta a conceput un program major de reparare a conductelor pentru o rafinărie de petrol, după ce sistemul său de răcire a apei din oțel inoxidabil a prezentat scurgeri din cauza coroziunii microbiene care a atacat îmbinările sudate. Programul a inclus deplasarea în Orientul Mijlociu pentru a oferi cursuri de formare, oferind rafinăriei expertiza și produsele necesare pentru a sigila scurgeri reale de până la 10 bar presiune.

Prezentare generală a studiului de caz

Site Rafinărie de petrol
Locație Orientul Mijlociu
Tip de reparație Repararea scurgerilor în direct
Defect Scurgeri la îmbinările sudate în sistemul de răcire cu apă din oțel inoxidabil

Produse de reparații

Banda pentru spargerea țevilor Wrap & Seal, Multiplicatorul rezistenței la presiune SylPad,
Bandaj de reparare a țevilor SylWrap HD, Trusă pentru contractant pentru repararea țevilor SylWrap

Studiu de caz PDF

Download Studiu de caz privind repararea sistemului de răcire cu apă al rafinăriei de petrol PDF

Detalii privind studiul de caz

Sistemul de răcire cu apă din oțel inoxidabil de la rafinăria de petrol ar fi trebuit să aibă o durată de viață de până la 50 de ani, însă numeroase îmbinări sudate de pe întregul amplasament începuseră deja să cedeze după mai puțin de jumătate din acest timp.

Cauza a fost coroziunea indusă de microbi, un tip de coroziune despre care se știe relativ puțin în comparație cu alte forme. Aceasta apare atunci când microbii se fixează pe o suprafață, producând un strat de biofilm în care mai multe bacterii se combină pentru a accelera procesul coroziv.

Acest biofilm afectează mediul electrochimic în mai multe moduri, inclusiv modificarea concentrațiilor de ioni, a valorilor pH-ului, a nivelurilor de oxidare și crearea hidrogenului sulfurat.

Pe măsură ce se formează mai multe straturi de biofilm, bacteriile și microbii beneficiază de o protecție mai mare împotriva metodelor de tratare, cum ar fi biocidele, substanțele chimice și tratamentele termice. Devine din ce în ce mai dificil să se încetinească coroziunea sau să se elimine microbii din sistemul de conducte.

Oțelul inoxidabil are în mod normal o protecție sporită împotriva coroziunii datorită stratului său de pasivare, care împiedică microbii să se atașeze și face ca o suprafață să fie mai puțin predispusă la dezvoltarea biofilmelor. Dar dacă stratul de pasivare este deteriorat, va avea loc coroziunea indusă de microbi.

Instalarea sistemului de răcire cu apă la rafinăria de petrol a inclus sudarea îmbinărilor. Fără știrea rafinăriei, acest lucru a slăbit stratul de pasivare internă al conductelor din oțel inoxidabil.

Când sistemul de răcire cu apă a intrat în funcțiune, microbii din apă s-au putut depune pe suprafața neuniformă de la fiecare îmbinare sudată. Bacteriile s-au adunat și a început o acțiune corozivă între metal și microbi, atacând oțelul inoxidabil din interior.

În cele din urmă, au apărut o serie de scurgeri la îmbinările sudate din întregul sistem de răcire cu apă. Aceasta reprezenta o problemă majoră într-o instalație relativ nouă și construită cu costuri ridicate. Înlocuirea conductelor din oțel inoxidabil nu era o opțiune din cauza costurilor și a perturbărilor pe care le-ar fi provocat.

Cu fiecare îmbinare sudată a țevilor devenită un potențial punct de defecțiune, rafinăria de petrol a contactat Sylmasta pentru a găsi o soluție de reparare. Sylmasta a recomandat rafinăriei să stocheze o gamă de benzi Wrap & Seal Pipe Burst Tape de diferite dimensiuni și bandaje de reparații pentru țevi SylWrap HD, care sigilează permanent scurgerile atunci când sunt utilizate împreună.

Capacitatea de reparare online a conductelor a fost esențială pentru rafinăria de petrol, deoarece golirea sistemului ar fi dus la o pierdere de producție de cel puțin cinci zile, precum și la costuri mari pentru devierea apei.

Peste 500 de bandaje SylWrap HD și 1.700 de benzi Wrap & Seal au fost trimise la rafinărie. Sylmasta a zburat, de asemenea, în Orientul Mijlociu și a petrecut o săptămână instruind, testând și certificând instalatorii și supraveghetorii rafinăriei cu privire la utilizarea produselor.

Muncitorilor li s-a arătat cum să aplice Wrap & Seal pentru repararea scurgerilor de înaltă presiune. Wrap & Seal se întinde de trei ori mai mult decât lungimea sa și se amalgamează, fuzionând pentru a forma o bandă de cauciuc solidă care conține conținutul țevii.

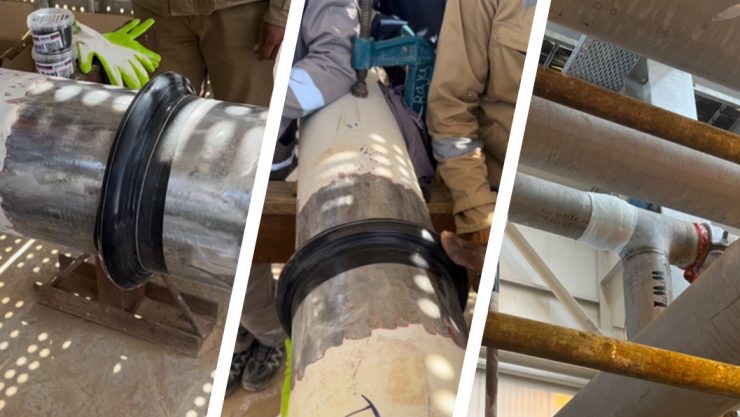

Banda pentru spargerea țevilor Wrap & Seal utilizată pentru repararea unei scurgeri pe o țeavă din oțel inoxidabil cauzată de coroziunea indusă de oglinzi
Mai multe benzi Wrap & Seal Tapes aplicate la îmbinările sudate cu scurgeri din sistemul de răcire cu apă au construit reparații cu rezistență la presiune de până la 10 bar

Mai multe benzi Wrap & Seal aplicate una peste alta se amalgamează în același mod, creând o rezistență la presiune de până la 30 bar. Aceasta a fost mai mult decât potrivită pentru sistemul de răcire, care funcționează la o presiune maximă de 10 bar.

Pentru conductele cu diametrul de 150 mm sau mai mare, lucrătorii au fost, de asemenea, instruiți în utilizarea Multiplicatorului de rezistență la presiune SylPad. SylPad se aplică împreună cu Wrap & Seal atunci când se efectuează reparații în timp real ale scurgerilor la conducte cu diametrul de 150 mm sau mai mare.

Aceasta concentrează mai bine rezistența la presiune a Wrap & Seal direct deasupra scurgerii, direcționând mai multă forță elastică a benzii în jos. În funcție de dimensiunea conductei, natura scurgerii și calitatea reparației, SylPad poate crește rezistența la presiune a Wrap & Seal de până la trei ori.

Etapa finală a reparației implică acoperirea cu SylWrap HD. SylWrap este o folie de reparații compozită cu o rășină activată cu apă care se întărește în câteva minute. Oferă un manșon protector rezistent la impact, consolidând reparația.

Bandaj pentru repararea conductelor SylWrap utilizat pentru etanșarea unui sistem de răcire a apei din oțel inoxidabil atacat de coroziunea indusă de oglinzi
SylWrap HD a oferit un manșon de protecție dur ca piatra, rezistent la impact, în jurul reparațiilor – care au putut fi efectuate la secțiuni dificile de conducte, inclusiv în cazul în care sistemul de răcire cu apă a rulat deasupra capului

De la vizita Sylmasta, rafinăria a folosit oferta extinsă de produse SylWrap pentru a repara numeroase scurgeri în sistemul de răcire cu apă – inclusiv la secțiunile de conducte aeriene și greu accesibile, unde sistemul trece prin spații restrânse.

Deoarece eliminarea coroziunii microbiene induse din sistem este imposibilă, repararea instantanee a scurgerilor s-a dovedit a fi cea mai bună soluție pentru rafinărie.

Produse utilizate

Bandă pentru spargerea țevilor Wrap & Seal
Bandă de reparații care se amalgamează pentru a forma o bandă solidă care sigilează scurgerile vii

Multiplicator al rezistenței SylPad
Crește rezistența la presiune a Wrap & Seal la repararea țevilor cu diametrul de 150 mm și peste

Bandaj SylWrap HD
Bandajul activat cu apă se întărește pentru a consolida și proteja reparațiile

Valiză pentru contractori pentru repararea țevilor
Valiză ușor de depozitat care conține suficient Wrap & Seal și SylWrap pentru mai multe reparații live ale scurgerilor
